S9025P - 5.5dBi 圓極化 適用倉庫叉車 高性能 迷你 UHF RFID 平板天線

列印   Email

S9025P UHF RFID 迷你平板天線小方塊外型 UHF RFID 天線卻具備優異性能表現

Laird S9025P UHF RFID 天線只有 13.2公分見方, 提供 5.5 dBi 圓極增益效能, 軸向比優於(小於) 2dB, 天線外型雖小卻具備大型天線相同的性能。

此款天線不僅擁有堅固外型設計, 且由於其小尺寸, 安裝使用時可免於因體積大, 過於暴露而造成碰撞損傷意外。

S9025P產品特色

  • 圓極化天線倉儲叉車 UHF RFID 天線
  • 低電壓駐波比(VSWR) 與 低軸向比(axial ratio)
  • 堅固外型設計
  • IP 67 防塵水防護等級
  • 防惡劣天氣與抗紫外線防護罩
  • 短小外型具備強大效能
  • 多種天線接頭與線材選搭
  • 左旋與右旋圓極化型號選擇

S9025P合適應用

  • 倉儲
  • 配送中心
  • 機場、飯店旅館
  • 車站
  • 輸送帶

產品規格

S9025P UHF RFID 天線

性能參數

頻率範圍 902-928 MHz
增益(Gain) 5.5 dBi
電壓駐波比(VSWR) 1.5:1
3 dB 波束寬度 水平100°
前後比 8 dB
軸向比 <2 dB
功率 10 W(最大輸入)
 輸入阻抗  50 Ohms

物理參數

固定安裝 螺紋螺柱 2x #10-32
接頭位置 背面
接頭 Type N Female, RP-TNC Female, RP-SMA Female, SMA Female
極化 左旋圓極化(LHCP) 或 右旋圓極化(RHCP)
外罩 白色或木炭色 高強度聚碳酸酯(Polycarbonate,簡稱PC)
重量 0.37 Kg
尺寸(長x 寬x 厚 mm) 132  x 132  x 18 mm

使用環境

環境密封防護等級 IP67
耐撞擊 450g 球自 60 公分高度掉落
鹽害試驗 MIL-STD-810
震動試驗 MIL-STD-810
衝擊試驗 IEC-68-2-27
濕度測試 IEC-68-2-30(77 至104℉/-25 至40℃)24 小時周期內相對濕度為90%
儲存溫度 -40 ℃ ~ 85℃
工作溫度 -30℃ ~ 70℃

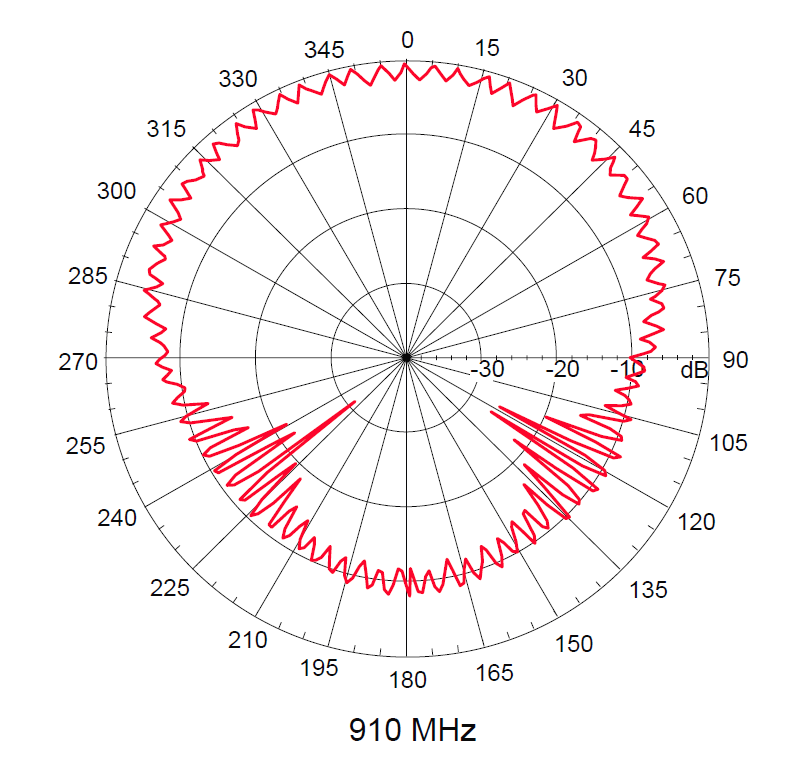

S9025P UHF RFID 天線射頻強度圖
