超薄細長型 A8065 UHF RFID 天線組 是一款高性能, 外型美觀的 RFID 天線。 適合應用於 出入門 RFID 智慧追蹤管控, 不受空間尺寸限制, 可提供獨特360° 全方向RFID標籤讀取範圍。

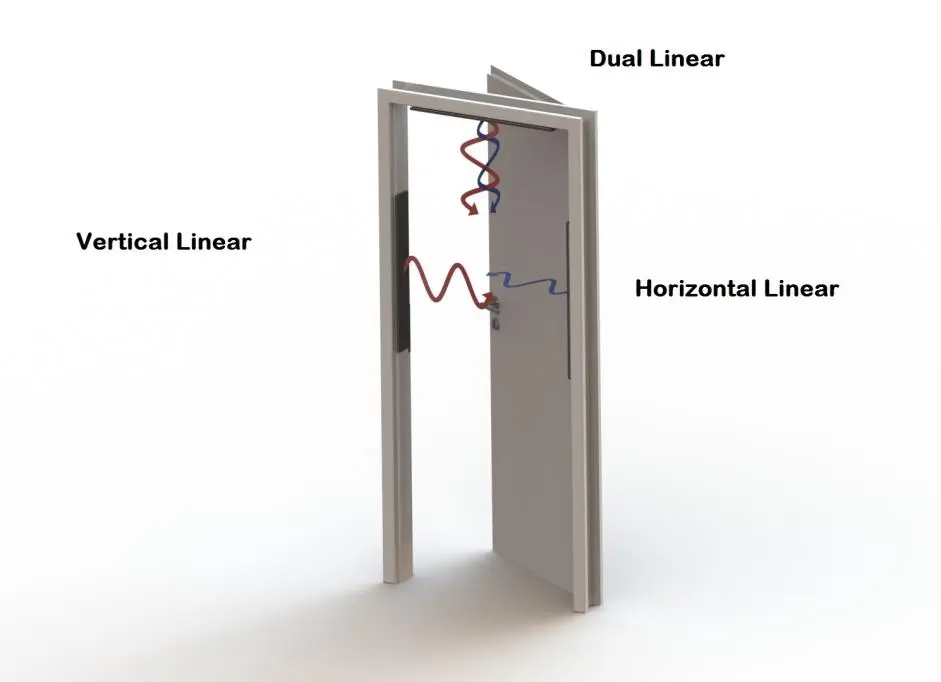

為實現最佳和最密集的讀取範圍, 超薄細長型 A8065 UHF RFID 天線組是RFID市場上第一個進出口門戶應用, 結合了三種不同極化 RFID 天線： 垂直線性和水平線性RFID天線分別安裝在門框二側, 而雙線性天線則安裝在門框上方。 這樣，無論經過出入口的RFID標籤朝向哪個方向, A8065 UHF RFID 天線組均可精準可靠的360°讀取RFID 標籤。
A8065 UHF RFID 天線擁有超薄外形(10.5mm厚)和纖細尺寸(88mm寬), 可以貼合安裝在門框上, 提供更寬敞的空間便利人與貨物的進出。
產品特色
- 360° 全方向讀取範圍, 無論RFID標籤的角度方向均可精準讀取
- 高性能與高性價比
- 完美貼合門框尺寸, 美觀, 不佔用出入口空間
合適應用
A8065 UHF RFID 天線組可以讀取任何方向和任何平面的 RFID 標籤。此 RFID 天線組適用佈署於
- 零售賣場的貨品RFID追蹤管控
- 研討會、展覽會場的出席人員RFID追蹤管控
- 醫院走道的病患或醫療設備 RFID 追蹤管控
A8065 UHF RFID天線組由三個不同的 RFID 天線組成, 包含A8065V, A8065H 與 A8065D三片UHF RFID天線。安裝在門口兩側的兩個RFID天線是A8065V和A8065H, 分別具備垂直線性極化和水平線性極化無線射頻。除了側面 RFID天線, 此RFID天線組還有一個安裝在門框上方的雙線性極化 A8065D UHF RFID天線。 A8065D具有兩個連接線接頭, 同時發射水平和垂直線性極化RF訊號。
A8065 UHF RFID 天線 產品規格
性能參數 |
|
| 頻率範圍 | 865~868 MHz(ETSI) / 902~928 MHz(FCC) |
|---|---|
| 極化 |
|
| 增益(Gain) |
|
| 波束寬度(垂直/水平) |
|
| 電壓駐波比(VSWR) |
|
| 前後比 |
|
| 防靜電保護 | 直流電接地 |
| 標稱阻抗 | 50 Ω |
| 天線感測 | 10K Ω 阻抗 |
| 最大輸入功率 | 3W |
物理參數 |
|
| 外蓋材質 | 阻燃ABS |
| 安裝型式 | 內建螺絲固定孔 / 背貼泡棉膠帶 |
| 接頭 | SMA 母頭, 側邊 300mm 長度 RG-316線材連接線 |
| IP防塵水等級 | IP54 |
| 重量 | 0.55 Kg |
| 尺寸(長x 寬x 厚) | 700 x 90 x 10.5 mm |
| 作業溫度/儲存溫度 | -20° ~ +55°C / -30° ~ +65°C |
RF 場型圖

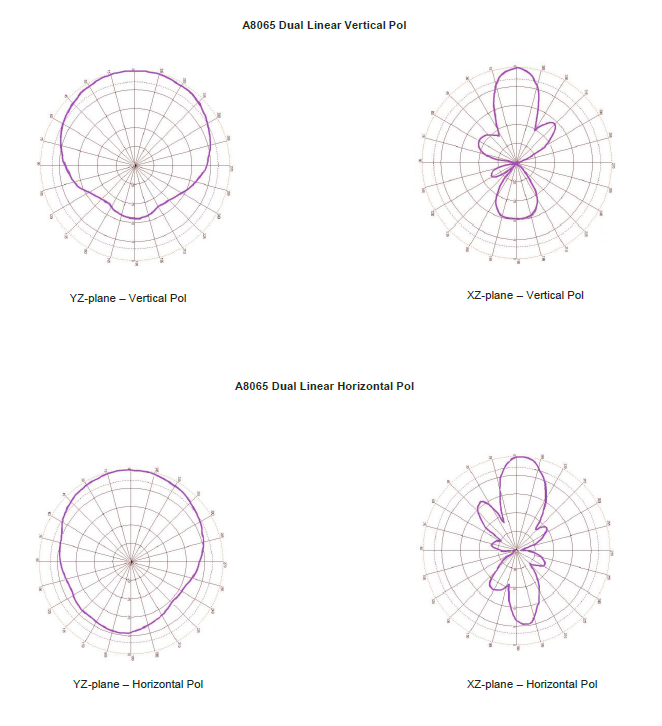

A8065D 雙線性 UHF RFID 天線 場型圖

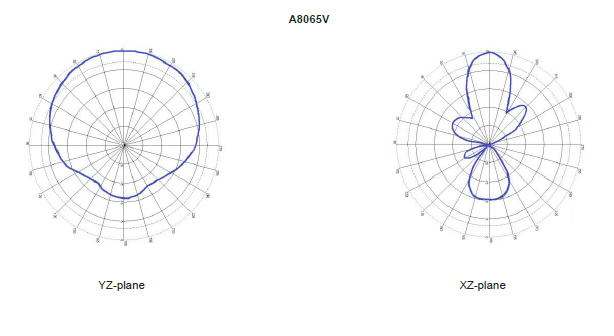

A8065V 垂直線性 UHF RFID 天線場型圖
A8065V 垂直線性 UHF RFID 天線 場型圖
A8065 UHF RFID 天線尺寸

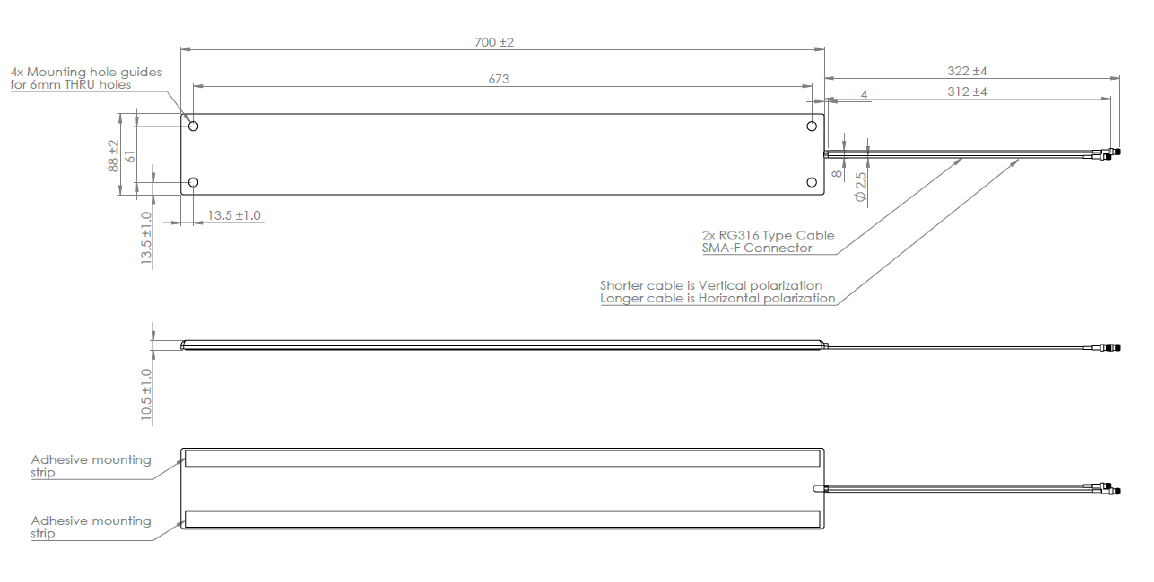

A8065D 雙線性 UHF RFID 天線 尺寸

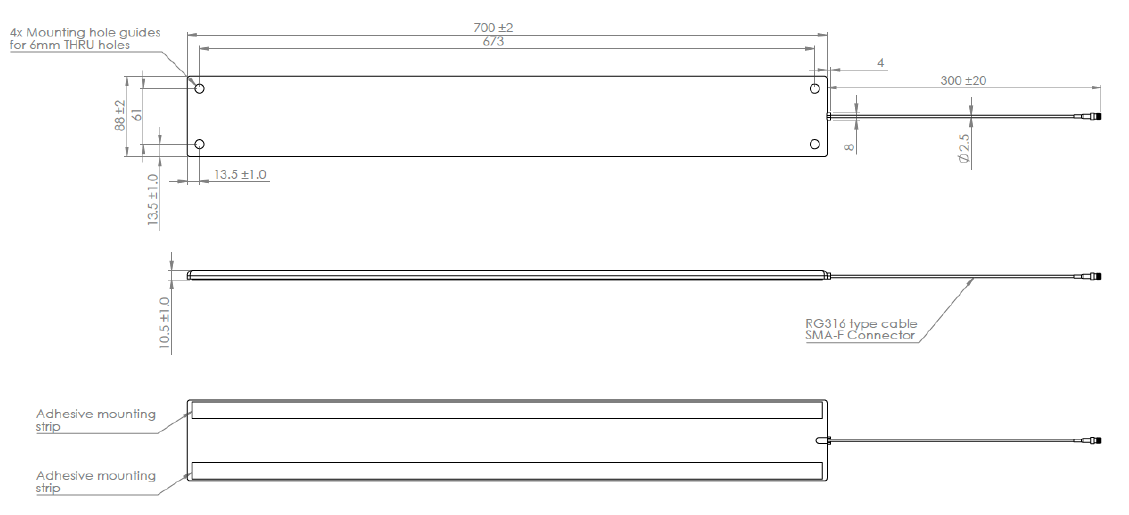

A8065H/A8065V UHF RFID 天線 尺寸
