AR70 精巧高效網路型固定式 UHF RFID Reader

AR70 精巧高效網路型固定式 UHF RFID 讀取器

AR70 是一款精巧、極具彈性的 網路型固定式 UHF RFID 讀寫器。 可依據 RFID 追蹤管控讀取點應用情境, 彈性組合長短讀距 RFID 天線, 使用於各類智慧追蹤管控, 智慧製造, 生產履歷 等工業自動化應用。

  • 1埠, 最大功率輸出 27dBm
  • 2埠, 最大功率輸出 30dBm

AR70 是一台支援網路連線, 獨立運作的 UHF RFID 讀取器, 本身就是一台微電腦, 可獨立運作, 不須再外接電腦, 大幅簡化 RFID 追蹤管控佈署之複雜度, 節省佈署與維運成本。

AR70 RFID Reader 特色

  • 高效能, 高靈敏度
  • 精巧外型設計(137x137x24mm), 適合各式RFID智慧追蹤管控應用
  • 可設定當作HID USB設備, 模擬鍵盤資料輸入, 輕鬆整合既有軟體系統
  • 支援多種網路通訊界接協定, 輕鬆系統開發, 快速整合佈署RFID智慧追蹤管控系統
  • 2個數位/類比輸入, 5個數位輸出, 1個relay輸出
  • 內建LED狀態燈號與蜂鳴器, 可另連接外部 8ohm/2W 擴音設備

AR70 優異彈性系統整合界接能力

AR70 內建支援支援 REST API 界接控制整合, 提供 C#, Java, C/C++ 等範例程式。

支援多種主動模式常用系統界接通訊協定, 包含:

  • USB HID 模擬: 當讀取到 RFID tag時 AR70 自動傳送RFID tag 內存的 EPC# 給連接電腦, 觸發模擬鍵盤輸入。
  • HTTP: 可客製設定當 AR70讀到 RFID tag時自動送出 HTTP request
  • MQTT: 可客製設定當 AR70讀到 RFID tag時自動生成 MQTT packet
  • SQL: 可客製設定當 AR70讀到 RFID tag時自動生成 SQL 語法指令
  • TCP: 即時 TCP socket 控制 RFID reader 讀取

AR70 合適應用

  • 生產製程RFID追蹤管控
  • 生產機台RFID智能管控
  • 智能櫃
  • 智能顯示裝置
  • RFID 出入口追蹤管控
  • RFID 通道追蹤管控
  • RFID POS結帳
  • RFID 防盜系統
  • 各式 RFID 智慧追蹤管控應用

 AR70 產品規格

RFID協定支援 EPCglobal UHF Class 1 Gen 2 / ISO 18000-6C
頻段支援
  • 美規 902 MHz ~ 928 MHz
  • 歐規 865.6 MHz ~ 867.6 MHz
天線連接埠數
  • 2埠 50Ω SMA 母頭
  • 1埠 50Ω SMA 母頭
RF輸出功率
  • 2埠 - 0 ~ 30 dBm 可調整, 最小調整間距 0.5 dBm
  • 1埠 - 0 ~ 27 dBm 可調整, 最小調整間距 0.5 dBm
最遠Tag讀距 最遠可達 9m 讀距(搭配 6dBi 以上 RFID 天線)
最大Tag讀速 最大讀速可達 50個/秒
資料傳輸介面
  • Ethernet RJ45 連接埠, IEEE 802.3, 100 Mbps
  • Ethernet over USB (micro USB Type-B 接頭), 支援 USB 無線網卡  (選配)
  • USB HID 模擬鍵盤輸入(USB Type-B 接頭)
電源供應
  • 支援 Power Over Ethernet(PoE) IEEE 802.3af(Type I) 與 802.3at(Type II)
  • 支援24V(DC)直流供電
    • 18 V ~ 26 V DC, 最大 2.5 A電流
作業溫度 -20°C ~ +50°C
尺寸 143 x 143 x 30 mm
重量 510g
讀取器設定 支援 Web-based 介面連線調整設定
外部系統整合
  • 支援 TCP Socket 連線
  • 支援 HTTP, MQTT, SQL 等 service 連線模式
  • 支援 REST API 取得 RFID reader 讀取 RFID tags 資訊

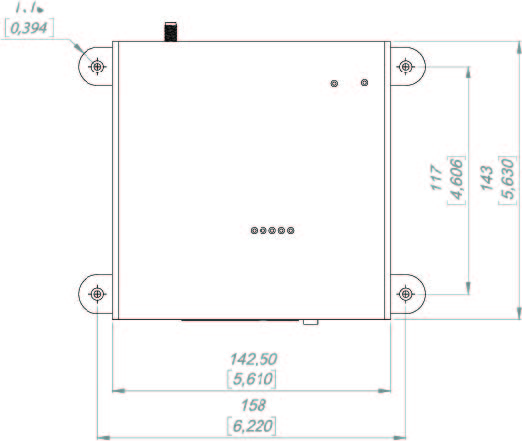

AR70 外型尺寸

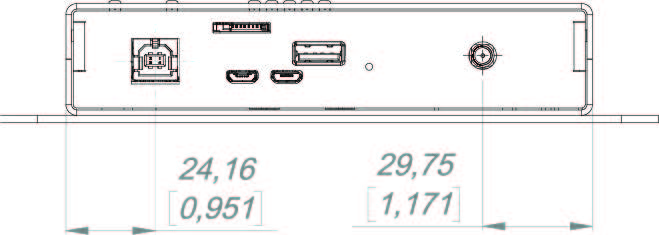

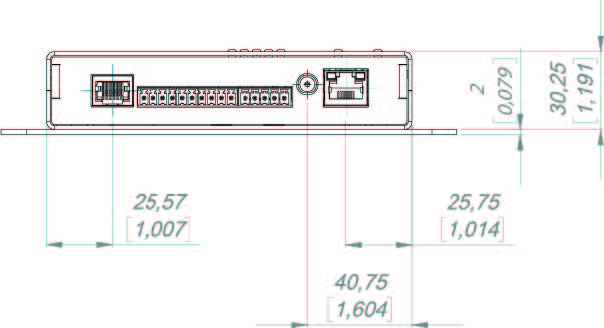

AR70 網路型固定式 UHF RFID 讀取器 外型尺寸AR70 固定式 UHF RFID 讀取器 外型尺寸 左側AR70 固定式 UHF RFID 讀取器 外型尺寸 右側
